从松下MEGTRON系列商标演变为行业通用标准，M系列数字已成为衡量覆铜板高频高速性能的核心代际标识。M9的核心突破在于采用了石英纤维布（Q布）、M9树脂与HVLP铜箔的复合方案，以支撑AI芯片224Gbps及以上速率传输，并被英伟达Rubin架构选中。北京光引聚合科技有限公司通过技术攻关，实现了BCB树脂合成与光刻胶的吨级量产，核心指标对标国际产品，完成了国产化突破。随着AI算力、先进封装的发展，M9覆铜板与BCB光刻胶将协同推动高端电子材料产业链的自主可控与新质生产力的发展。
从M6到M9，一组数字如何成为全球高端PCB的性能语言？
石英纤维布（Q布）方案为何被英伟达Rubin架构选中？
支撑M9实现高精度加工、决定其能否真正量产的关键材料—苯并环丁烯（BCB）光刻胶又如何从被垄断走向国产化突围？
本文从命名源头、材料机理到产业应用，简要解读AI算力底层材料的迭代逻辑与自主进程。

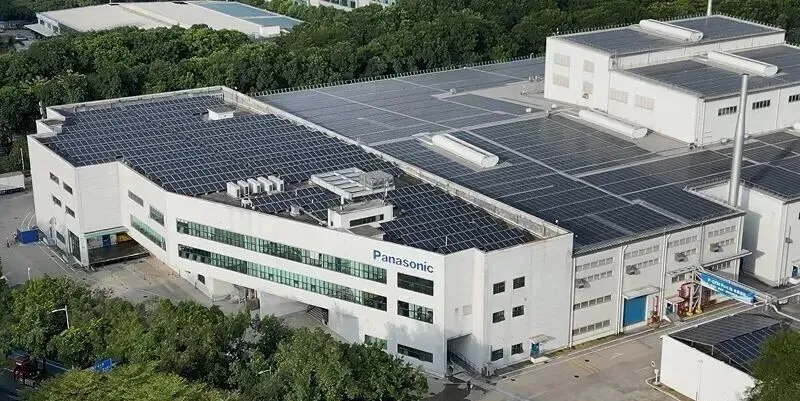

M取自松下（Panasonic）MEGTRON高端覆铜板系列商标，该系列自1990年代起面向高速数字信号传输场景定向开发，是行业内率先针对服务器、通信基站等高频高速需求打造的覆铜板体系。

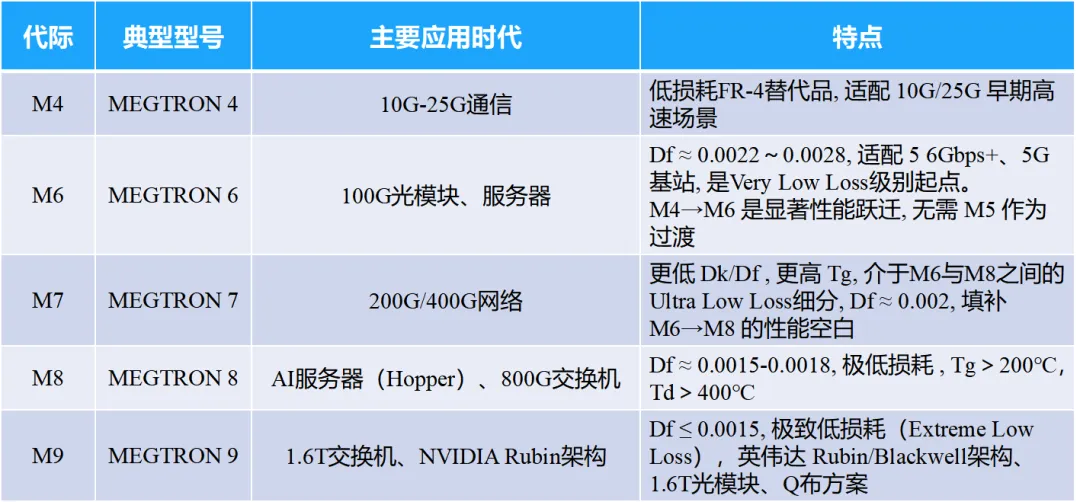

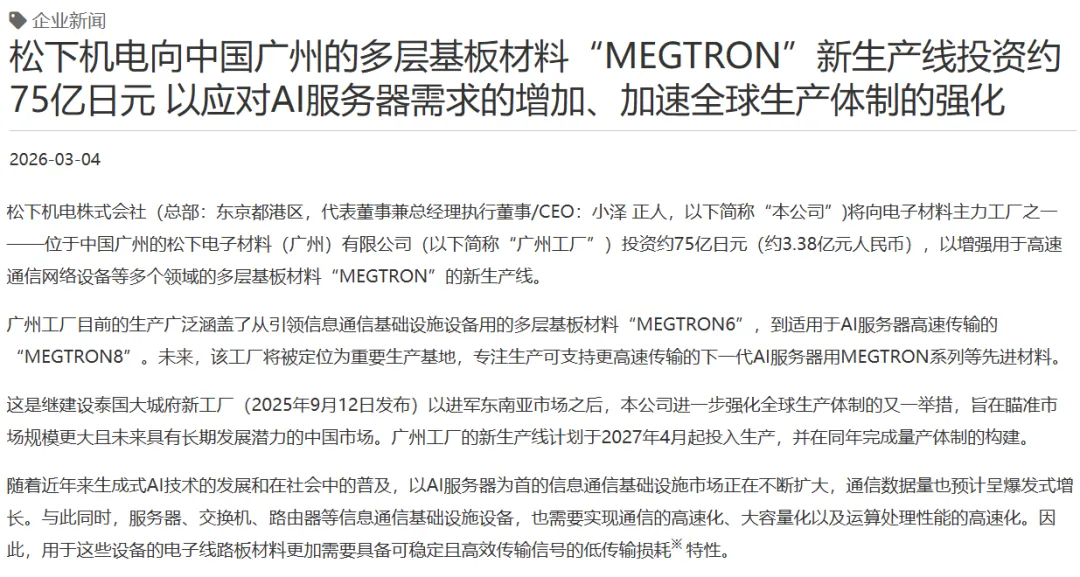

据松下官方资料，M6、M7、M8、M9并非简单数字排序，而是按介电常数（Dk）、介质损耗因子（Df）、耐热性、尺寸稳定性等核心性能梯度划分的技术代际标识：松下MEGTRON系列能突破商标边界成为行业通用语言，源于其全产业链技术掌控力：从上游树脂合成、铜箔表面处理、玻纤布浸渍，到下游覆铜板配方迭代、工艺验证，松下构建了闭环技术体系。

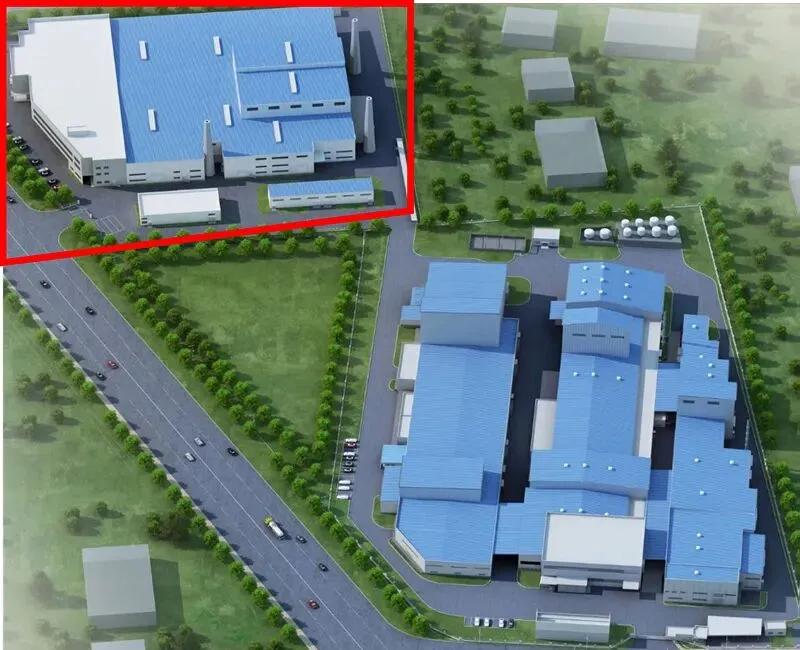

▲ 松下电子广州工厂和新生产线预增厂房（上图红框）
据Prismark（全球PCB行业权威市调机构）数据，M系列是面向超高速信号、AI服务器、光模块的超低介电/超低损耗覆铜板材料，因精准匹配高速信号需求，台光电、生益科技、联茂等全球头部CCL厂商均在研发与量产。M数成为衡量覆铜板高频高速性能的通用量化指标，脱离品牌属性成为行业技术共识。
M9作为当前最高规格，核心突破在于Q布+M9树脂+HVLP铜箔的复合方案。相较于传统E玻纤布，Q布具备更低介电损耗、更高纯度与耐高温性，可支撑224Gbps及以上SerDes速率传输，解决AI芯片高速信号衰减、串扰难题。

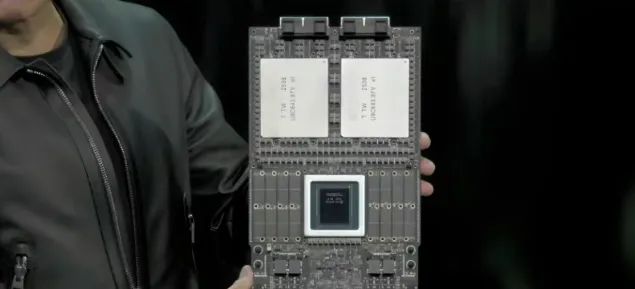

▲图为英伟达发布会，黄仁勋展示Vera Rubin超级芯片东吴证券研报显示，Rubin架构的Midplane与Rubin Ultra正交背板已全面采用M9方案，推动高频高速覆铜板进入超低损耗、高可靠的全新时代，预计2027年M9级CCL市场渗透率将达45%。
M9级覆铜板的高精度加工、高密度互连（HDI）与先进封装需求，依赖低介电、低损耗、高耐热的光刻胶支撑，苯并环丁烯（BCB）光刻胶凭借本征材料优势成为M9基材的优质配套选择。
■ BCB树脂与光刻胶的核心性能优势
BCB树脂是一种低介电芳香族环烯烃聚合物，经光刻工艺固化后形成致密交联结构，关键性能适配M9覆铜板的高频需求：超低介电性能：固化后Dk≈2.5-2.7、Df≤0.0008（10GHz），低于传统环氧光刻胶50%以上，不干扰M9基材的信号传输效率；高热稳定性：热分解温度（Td）可达420℃，玻璃化转变温度（Tg）＞350℃，适配M9覆铜板260℃以上回流焊与多层板压合工艺；低翘曲与高平整性：热膨胀系数与Q布、硅片、玻璃基板热匹配度高，支撑解决高多层PCB翘曲变形问题；优异化学抗性：耐酸碱、耐有机溶剂，适配PCB蚀刻、电镀、清洗全流程，保障M9基材加工良率。高精度图形转移：M9覆铜板线宽/线距≤10μm，BCB光刻胶分辨率能满足mSAP/SAP先进制程的图形化需求；层间绝缘与介质层：作为M9多层PCB层间绝缘介质降低信号串扰，提升高频信号完整性；先进封装适配：支撑M9基材与Chiplet、TGV、Micro-LED封装的互连工艺，适配CoWoS/CoWoP等先进封装架构；高频防护涂层：在M9覆铜板表面形成防护膜，抵御高温、湿度与机械应力，延长AI服务器硬件寿命。■ 市场前景：M9需求爆发带动BCB光刻胶增量据东吴证券（2026-02-25）《AI基建，光板铜电—GTC前瞻，Serdes，Rubin Ultra& CPO交换机详解》，行业测算单台AI服务器M9级PCB用量为传统服务器的8倍，叠加1.6T光模块、CPO技术普及，M9覆铜板产能扩张将直接拉动BCB光刻胶需求。

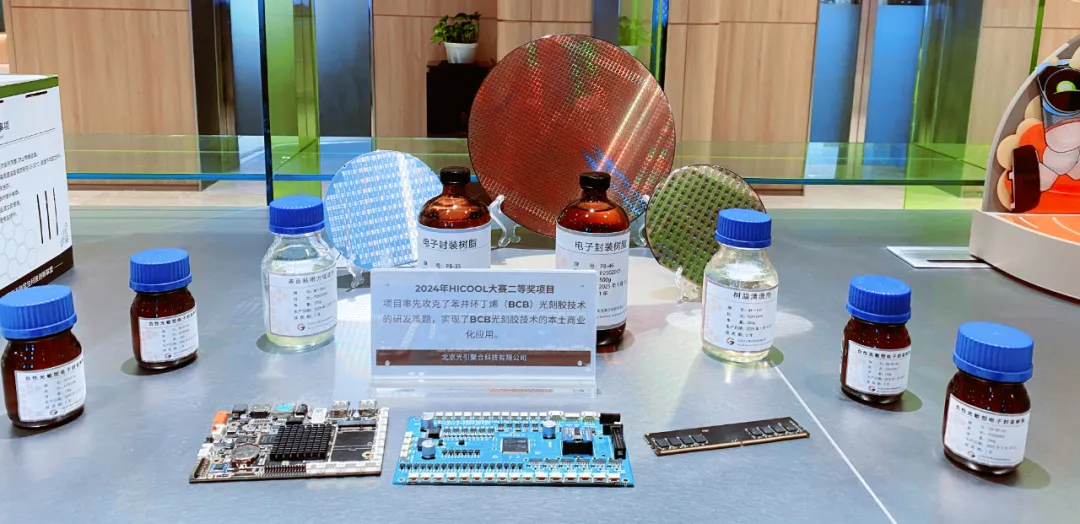

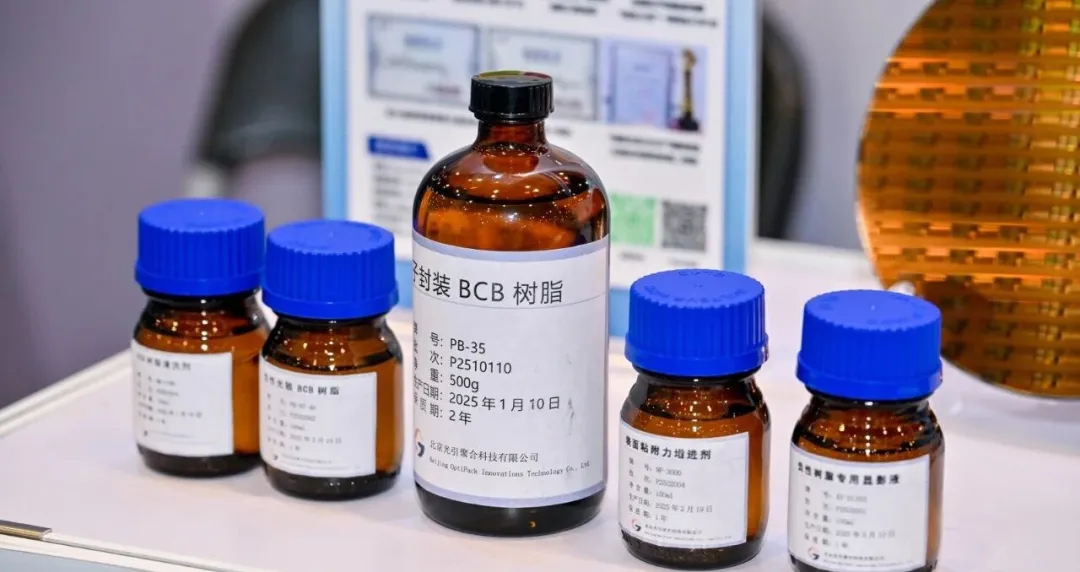

中国大陆作为全球AI算力基建核心区域，BCB光刻胶年需求增长率远超全球平均水平，预计未来两年进入需求爆发期，成为高频高速电子材料的核心增量赛道。▲光引聚合BCB光刻胶及配套产品在HICOOL产业园展出
在全球半导体产业竞争日趋激烈的今天，高端电子材料的竞争是国家科技实力竞争的核心组成部分。长期以来，全球BCB光刻胶市场由美国独家垄断，我国高端半导体、高频高速PCB领域完全依赖进口。
受国际地缘政治影响，高端BCB产品面临禁运风险，不仅制约M9级覆铜板国产化进程，更威胁军工电子、先进封装等战略领域供应链安全。
在行业刚需与技术攻关双重驱动下，国内企业实现关键突破：北京光引聚合科技有限公司依托材料科学专家团队与产学研融合体系，攻克BCB树脂合成、光刻胶配方优化、吨级量产工艺等核心难题，成为全球除美国外具备BCB树脂吨级量产能力的企业，构建起自主可控的BCB光刻胶产业链。经2年以上市场验证，光引聚合BCB光刻胶在低介电、低损耗、高耐热、低翘曲等核心指标上对标国际同类产品，可满足M9级覆铜板加工、先进封装、TGV制备、玻璃基板互连等高端场景需求，预计2026年上半年完成工厂建设。该突破有效填补国内技术空白，提升军工电子、先进封装等战略领域供应链稳定性。从松下MEGTRON的品牌命名到M9级覆铜板的行业标准，高频高速材料的迭代印证了技术定义行业、性能驱动需求的产业逻辑。BCB光刻胶作为M9基材的核心配套材料，其国产化突破不仅是单一产品的替代，更是我国高端电子材料产业链自主可控的关键一步。未来，随着AI算力、6G通信、先进封装的持续发展，M9级覆铜板与BCB光刻胶将形成材料协同、技术共生的产业生态，为新质生产力发展筑牢底层材料支撑。能：积极参与半导体材料分论坛，与国内外同行就 BCB 光刻胶技术迭代北京光引聚合科技有限公司
北京光引聚合科技有限公司是一家以技术创新为核心的技术驱动型企业，公司依托自主可控的核心技术，成功实现BCB光刻胶产业链国产化，打破国外技术垄断，填补国内市场空白，是全球除美国外具备实现BCB光刻胶吨级量产能力的企业，致力于成为全球领先的BCB材料供应商，推动中国高性能电子封装材料产业升级。
